samosesalne ročne črpalke




POVPRAŠEVANJE & CENIKLiquida 80PP

CLASICA
Nazaj na IZDELKI



OPIS Centrifugalne samosesalne črpalke so namenjene za pretakanje agresivnih, nečistih, čistih in sorazmerno gostih tekočin v različnih
vejah industrije.Priklop na omrežje je z standardnim štiri meterskim  priklopni vodnik z enopolnim vtikačem Črpalko vklapljamo preko ke na črpalki.
Priklop cevi za izpustni tlačni cevovod je izdelan  tako da ga z dvovijačnikom privijete na črpalko. Okvir črpalke je izdelan tako da služi kot manipulativni roč in kot zaščita pred poškodbami. Ob dobavi črpalke je standardno priložena še odlagalna konzola. Ob namestitvi na steno služi odlaganju črpalke in cevovodov kadar jo ne uporabljamo.Izvedba je popolnoma ročna,in ob dobri pripravi dela lahko rokuje z njo samo ena oseba.

PREDNOSTI   Bistvena inovativna prednost je v tem, da je pogon motorja izveden z asinhronskim motorjem in ne s kolektorskim.  Obodne hitrosti so zato ŠTIRIKRAT manjše.   Črpalka teče  mirno in tiho. Suhi tek ni tako škodljiv in je časovno podaljšan.



DELOVANJE   Deluje na način, da aksialni rotor na začetku sesalne cevi dvigne tekočino do tlačnega centrifugalnega rotorja, ta pa nato omogoči ustrezne željene pretoke. Zaradi nizkih obodnih hitrosti so ležaji mnogo manj obremenjeni, omogočeno pa nam je tudi prečrpavanje tekočin viskoznosti nivoja olj, oljnih emulzij.


* Črpalka je dobitnik več mednarodnih nagrad za področje indusrtijske inovacije in varstva okolja. *

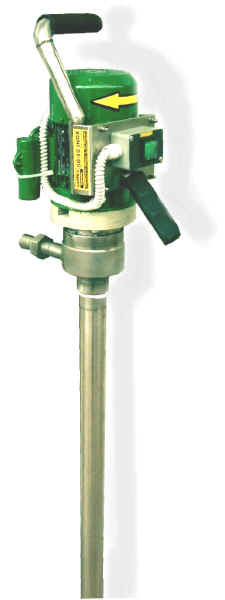

                 model: SB 80-INOX - 920 / 230V

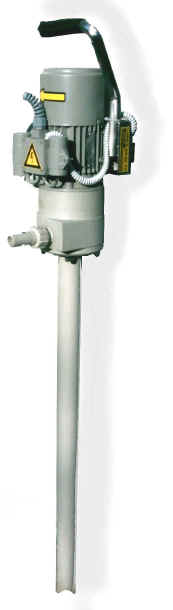

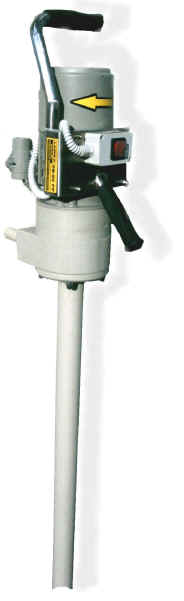

Nov model: SBL 80-PP - 920 / 230V



material:1.4571 CrNiMo inox jeklo
sesalne dolžine :620 in 920 mm
premer sesalne ceviD 50 mm
( gre v ADR hobok )
pogon:SIEMENS 380W , 230V 50Hz
premer tlačnega cev.:D 25 mm
tesnenje :oks.keramika / epdm / oks.keramika ,PTFE
max pretok:80 l/min = 4,8m3/h
material:Polipropilen
sesalne dolžine :620 in 920 mm
premer sesalne ceviD 50 mm  ( gre v ADR hobok )
pogon:SIEMENS 380W , 230V 50Hz
premer tlačnega cev.:D 25 mm
tesnenje :oks.keramika / fpm / oks.keramika ,PTFE
max pretok:80 l/min = 4,8m3/h

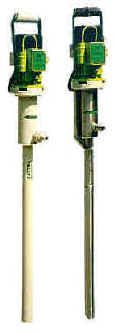

standardne izvedbe
Polypropilen  in   INOX

S-80 PP      S-80 INOX



Črpalka prečrpa vsebino
iz ADR embalaže prej
kot v  1 minuti



Standardne dolžine sesalni cevi
620 mm  -za ADR embalažo
920 mm -za industrijske sode 200 l



Krivulja izkoristka za črpalko : S 80 INOX

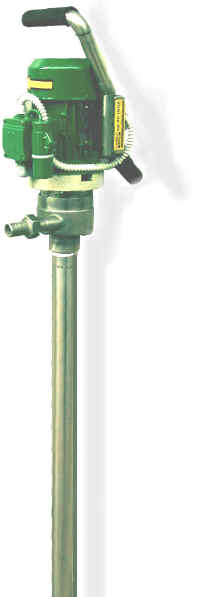

S-80 INOX     S-80 INOX
S izpust       I izpust

Izvedbe tlačnega voda za priklop so izdelane  po želji
uporabnika.  Standardne izvedbe so izdelane z vijačno
spojko in priklučno smerekico z  INOX objemko.
Izvedbe tlačnih izpustov  so
I  , S

v suhem teku lahko teče tudi več kot 20 sek  *  zaradi nizkih obodnih hitrosti lahko prečrpavamo olje in podobne tekočine * pogonski motor je asinhronski  - menjava krtačk odpade *  asinhronski motor je neprimerno odpornejši na agresivni atmosferi kot kolektorski *  izvedbe so prilagojene želji kupca  *  izvedba omogoča izdelavo  tudi za večje pretoke - do 600 l/min *  zaradi standardne opreme za odlaganje je skladiščenje enostavno in elegantno *  preizkušena kvaliteka



INOX izvedba je predvsem namenjena
 prehranbeni industriji ter v sistemih z prisotnostjo višjih temperatur

PLASTIČNA PP ali PVC izvedba  je
namenjena predvsem za kemično
predelovalno industrijo





 V izogib dvomom o kvaliteti in funkcionalnosti
izdelka smo objavili nekaj nagrad. Kvaliteto
izdelkov pa potrjuje mnogo kupcev kateri
tovrstne črpalke uporabljajo že vrsto let




Primer prečrpavanja iz enega hoboka v drugega.
Da preprečimo samodejni izpad tlačne cevi iz posode v
katero črpamo zaradi tlačne reakcijske sile izdelamo
natične čepe z dvovijačnikom
. natični čep se vstavi  na
posodo privijači se tlačna cev in prečrpavanje je
 popolnima varno tako da opravleno delo lahko izvrši
ena oseba




ena od vrst sesalnih košar

Stenska INOX odlagalna konzola
 N100-INOX





   Črpalka SB 100 PP  -
 z novim designom


prečrpavanje  mehčalca za perilo
črpalka:  S- 150 pp Q=150l/min




            prečrpavanje izločenega olja
                 in emulzi j iz posode
            OLJNEGA IZLOČEVALCA



DODATNA OPREMA

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI z kroglo ali plovcem





TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje



-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
