Digitalne membranske  DOZIRNE ČRPALKE  kislinsko odpornePOVPRAŠEVANJE & CENIK

                                                                                                                              Nazaj na IZDELKI


MEMEBRANSKE PNEVMATSKE ČRPALKEMEMBRANSKE ELEKTRIČNE ČRPALKEPERISTALTIČNE ČRPALKA

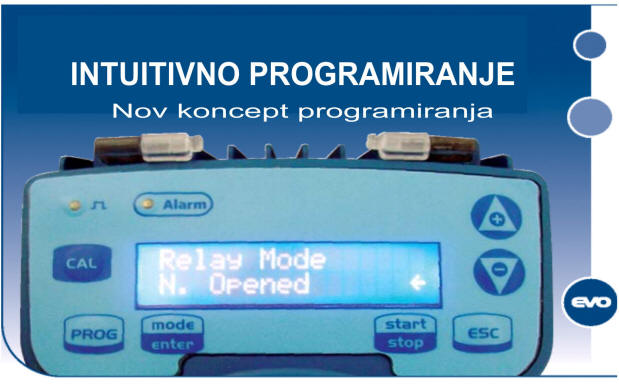

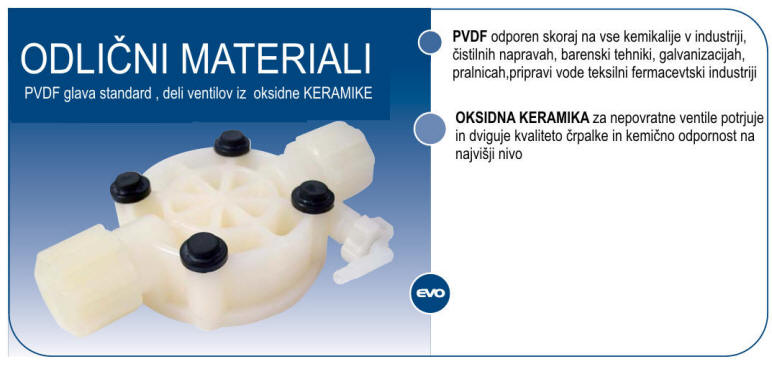

                                                   večina modelov je na zalogi / nekateri modeli imajo možnost nastavitve časovnega programa/ nekateri imajo integriran PH meter/ v programu lahko gledate zgodovino prečrpavanja/ nivo senzor lahko izključi črpalko samodejno/krmilite jih lahko preko PLC 4-20mA/imajo izhodne releje za dodaten alarme/preizkušeno so zanesljive/montaža možna na steno ali samostoječe/od  0-54l/h (različno od modela)  , tlaki  do 20bar (različno od modela) / materiali izredno vzdržljivi PVDF - TEFLON - OKSIDNA KERAMIKA-tesnila VITON ali EPDM/ENOSTAVEN PROGRAM / DVOVRSTIČNI OSVETLEN DISPLAY / display ali potenciometer ima poleg IP65 zaščite še zaščitni transparentni pokrov izdelan iz polikarbonata / glava črpalke ima ventilček za odzračevanje/ poleg same črpalke dobite možnost stenske montaže še sesalno in tlačno glavo z cevkami za takojšnji priklop / dodatne cevke lahko naročite na servisu / teflon membrane , glave , ventili z keramičnimi kroglicami in tesnili so na zalogi / sesalna armatura ima možnost priklopa reed senzorja ki se dokupi skupaj z sesalno pvc cevjo ki je integriran z sesalno plastično cevko in kablom ki ga priključite na vhodni alarm rele / sisitem nadzora delovanja potem obratuje tako da ko zmanjka tekočine izključi črpalko in zasveti led ALARM indikacija /črpalka z dodatno opremo lahko služi kot dozirni sistem/
PH/RX kontrolerji


Seko KRONOS peristaltična črpalka gnana s koračnim motorjem.  (STEPPER DRIVE)

Doziranje se prenaša iz vrtečih valjev ki stiskajo cev na ohišje.Pri tem principu črpalke nepovratnih ventilov nima ker to finkcijo prevzame  sama cev.
Princip delovanja zagotavlja nežni način doziranja fluida preko stiskanja cevi.
Ohišje je izdelano iz  kemično odporne plastike PPe z IP65 stopnjo zaščite. Opremljen je z več vhodi za merjenje in nastavitev konfiguracij.
Koračni motor
pomeni, da omogoči obratovanje z konstantno velikimi momenti , pricizno nastavljivostjo in nenehnim nadzorom krmiljenja.


ične aplikacije  v postopkih, kjer so potrebni  le majhni izstopni pretoki, kot so:
- pri doziranju kemikalij v galvanske kopeli
- dezinfekcije, čistilne naprave,pralna tehnika
- pri doziranju  v bazenski tehniki


S tem bi vam radi, da vam predstavimo  značilnosti:
- Visoka točnost dozirana 2 ml / h
- Visok pritisk
 tudi do 3 bar


    KRONOS PDF  PROSPEKT dokument

NAPREDNE PERISTALTIČNE ČRPALKE

            drugi modeli do 25l/H

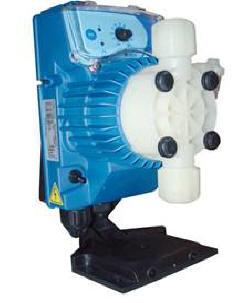

Tekna EVO AKS 12Vdc




Tekna EVO TPT 12 Vdc


veseli smo, da dopolnimo paleto naših dozirnih črpalk z dvema novima modeloma  na pogon

12 Vdc ali 24Vdc,
( kjer nimate pogona iz omrežja / lahko  izkoristite SOLARNI POGON  / batarije )

-Tekna EVO AKS 12 Vdc (analogna verzija  vmesnika )

-Tekna EVO TPT 12 Vdc (model z digitalnim vmesnikom )

V osnovi sta to modela ki izhaja iz modelov  TPG in TPR z vsemi lastnostmi.

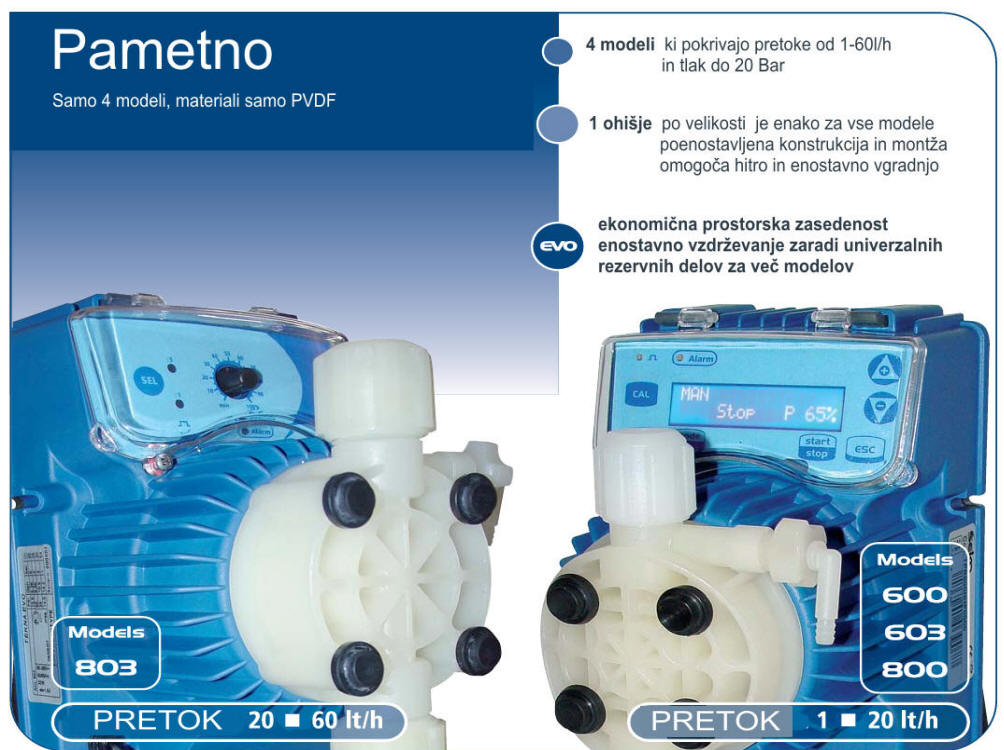

2022     Vse črpalke serije 803 imajo sedaj max pretok
od 20 do 110 Litrov /uro

( prejšne verzije mod. 803 so imele max pretok 54l/h )


NAVODILA ZA UPORABO:
sheme priklopa in programski meniji opisi v PDF obliki ( jezik   NEMŠČINA)



  Splošni opis črpalk / montaža /vgradnja

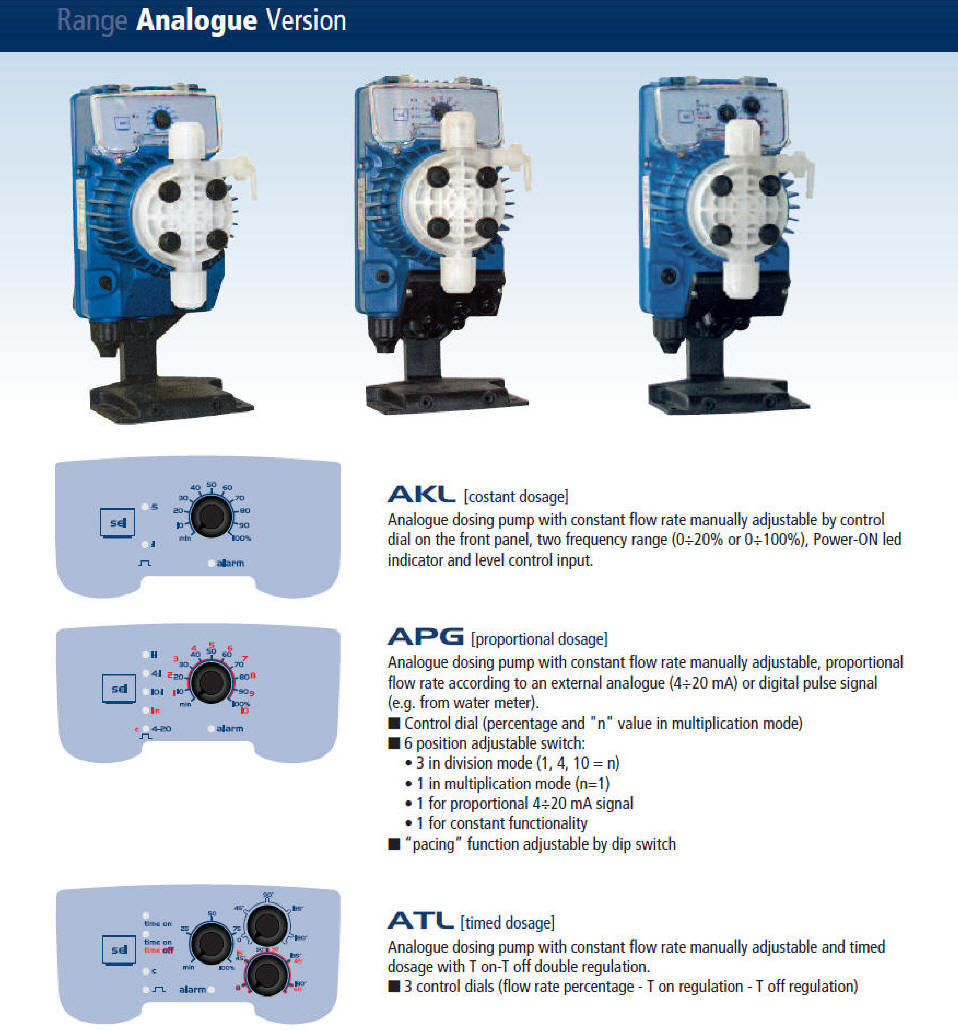

 ATL  dozirna analogna  verzija s potenciometri (časovno doziranje)
(časovni releji z potenciometri/ nast časov delovanja /nast pretoka / alarm rele /        0-5 l/h  ali 20-110l/h )

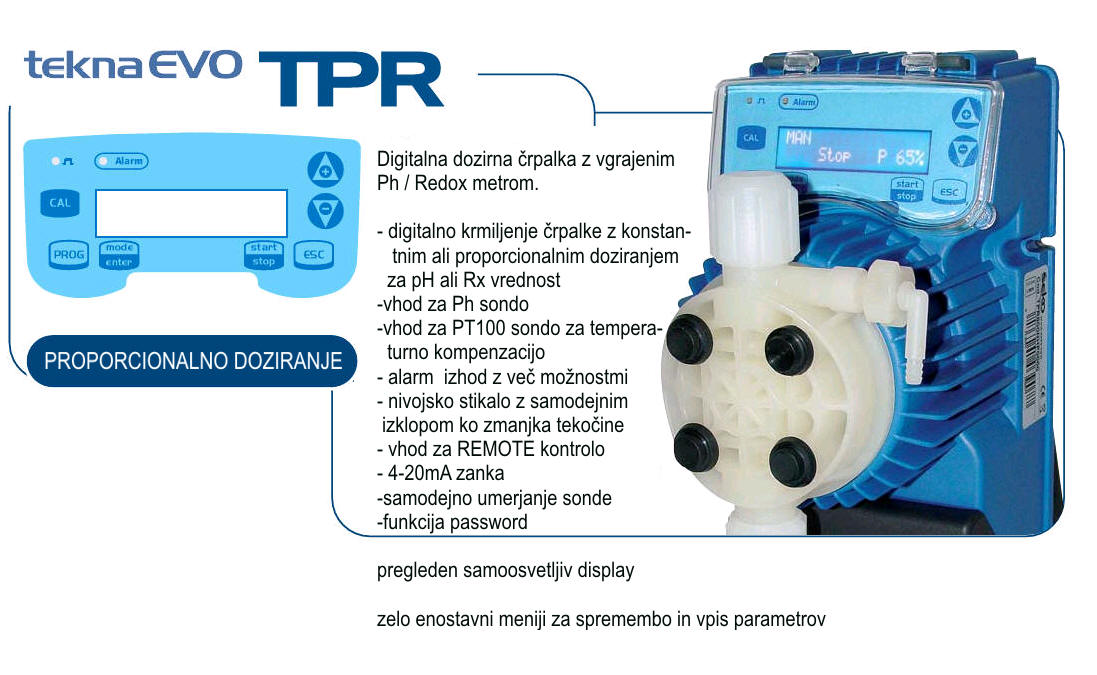

 TPR  dozirna digitalni -display ( proporcionalno doziranje glede na pH)
( Ph /Rx METER INTEGRIRAN  /  4-20mA  / alarm rele/         4-8 l/h  ali 20-110 l/h )

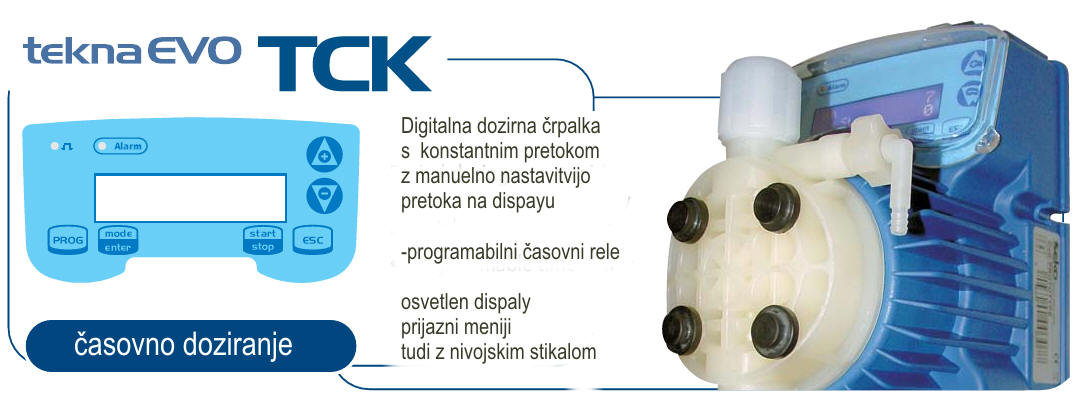

TCK   dozirna digitalni -display ( časovno doziranje/trdensko.. WEEKLY TAJMER / TAJMER  /MANUAL)
ROČNO  VPIŠEŠ VREDNOST O POŽENEŠ , LE TA ZDOZIRA,  NASTAVLJENO KOLIČINO IN SE USTAVI
( časovno krmiljenje / digitalni displ / nast pretoka /alarm rele/         0-5 l/h  4-8l/h  ali 0-110/h )

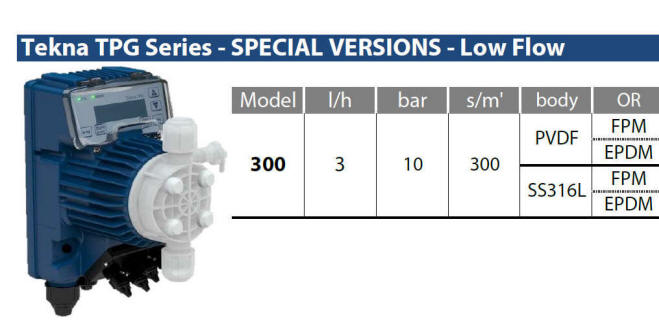

TPG   dozirna digitalna  - display (proporcionalno doziranje 4-2mA)
( 4/20mA / digitalni displ /  več modelov/alarm rele/        0-3l/h ,  4-8l/h ,  8-15l/h   ,20-110/h )
APG   dozirna analogna - potenciometer (proporcionalno doziranje)
( 4/20mA / več modelov/alarm rele/        0-3l/h ,  4-8l/h ,  8-15l/h   ,20-110l/h )
AKS   dozirna analogna vervija  - potenciometer (konstantno doziranje)
( več modelov/alarm rele/        0-3l/h ,  4-8l/h ,  8-18l/h   ,20-110l/h )

POZOR:
standardno so oringi
izdobavljivi iz materijalov :FPM ali EPDM
po novem pa lahko tudi iz   TEFLONA-ptfe / specijalna verzija za vse modele črpalk  (2021 dalje)



Nazaj na IZDELKI


Vse črpalke serije mod.803 imajo sedaj max pretok od 20 do 110 Litrov /uro


Nazaj na IZDELKI

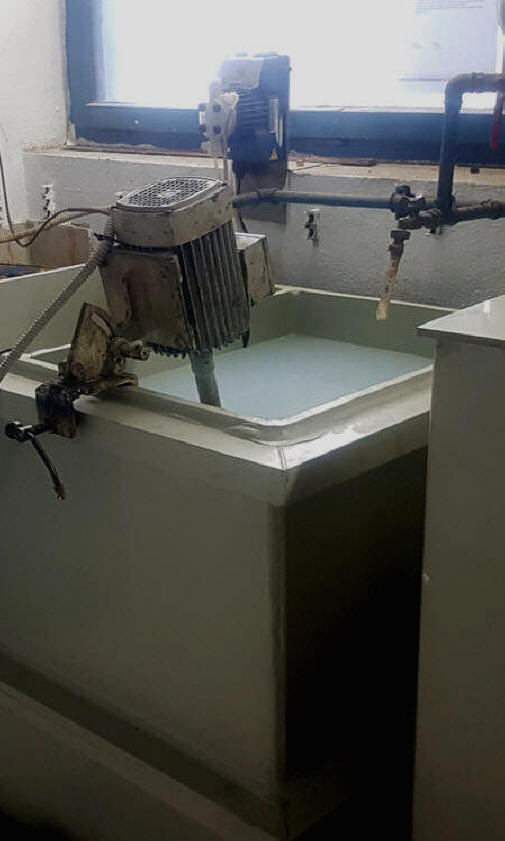

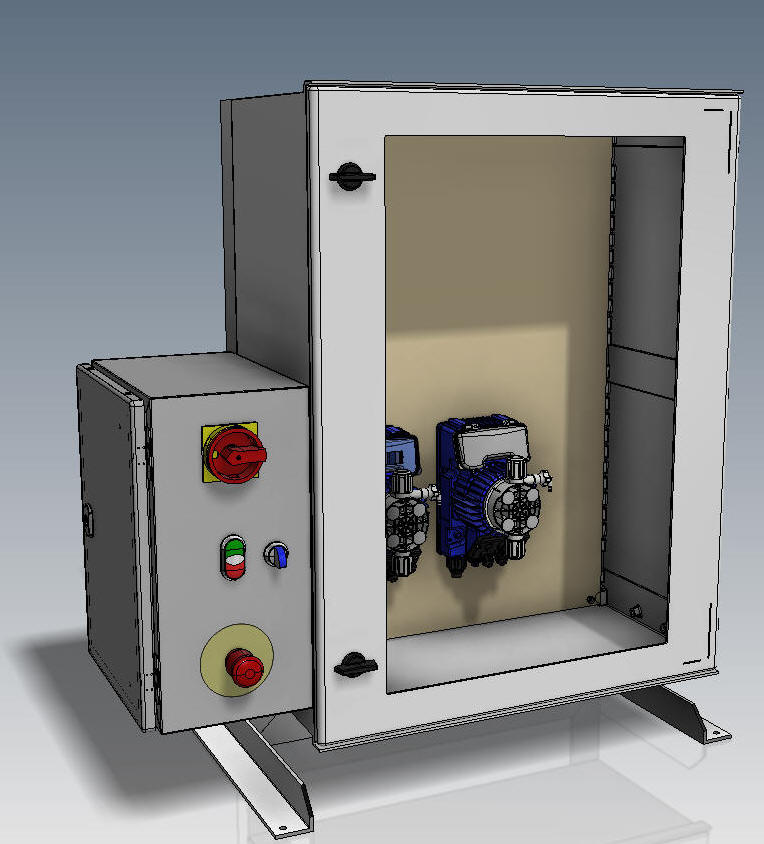

Sistem DOSYS   varno prečrpavanje z elektro mehansko  zaščito



Sistem DOSYS doziranje dodatkov glede na Ah (galvanika)

Sistem DOSYS  Ph kontola 3x nadzor pH v DELOVNIH KADEH

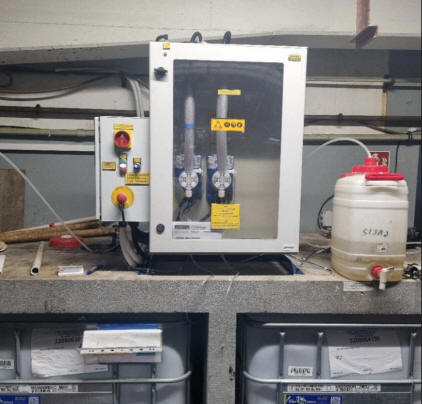

Sistem DOSYS 2x1p doziranje dodatkov v delovne kadi


Nazaj na IZDELKI

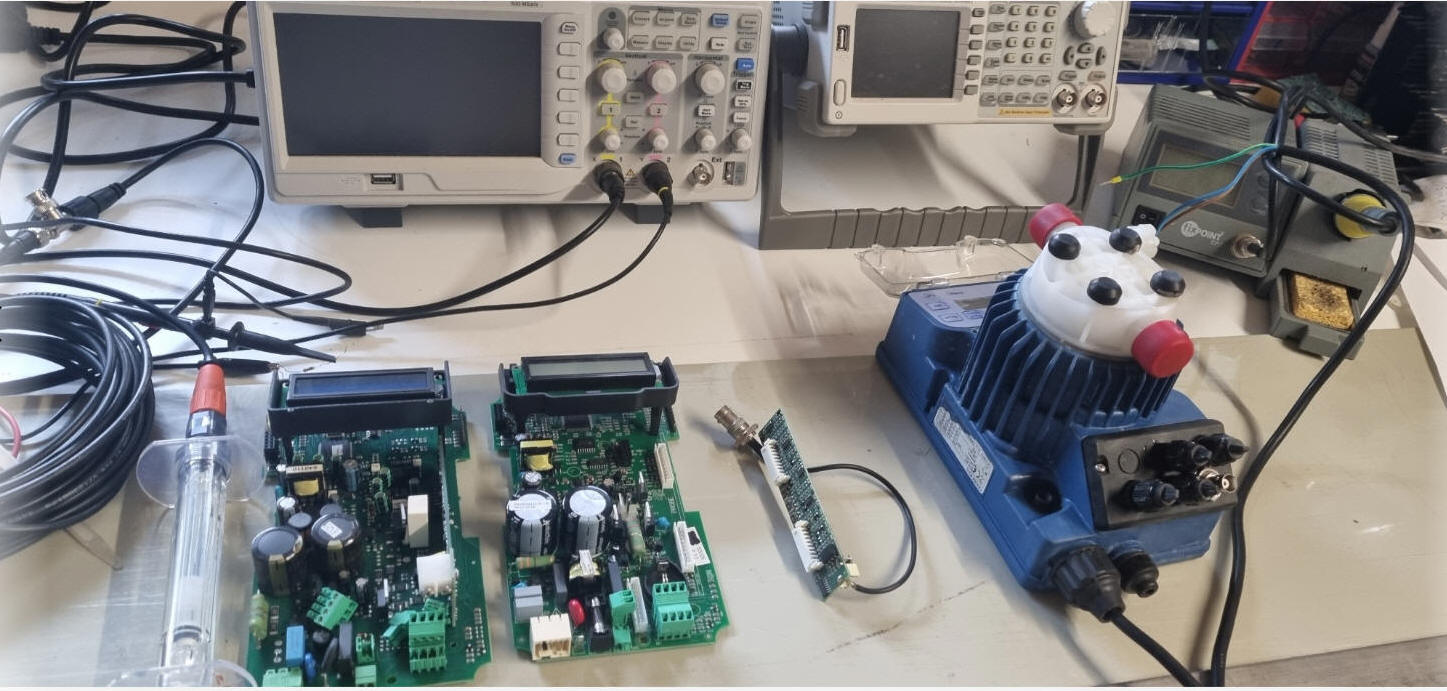

   SERVIS IN

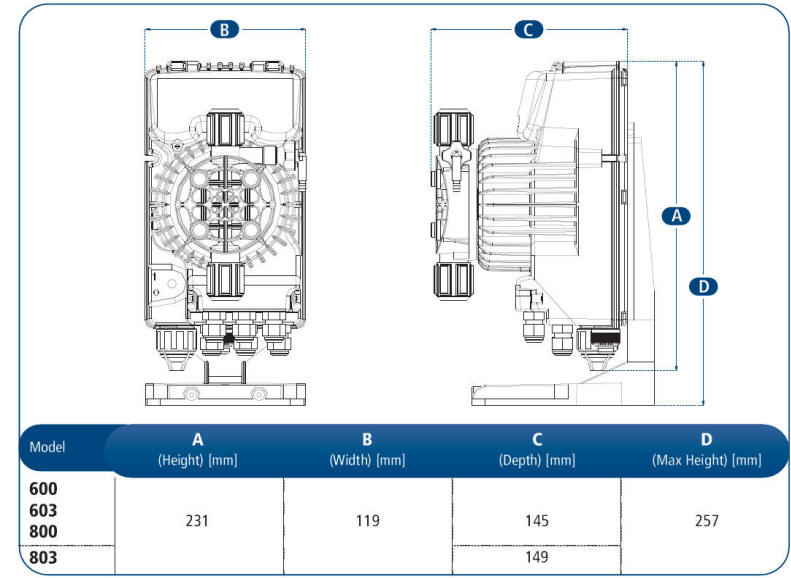

 DIMENZIJE ČRPALKE- KI VELJAJO  ZA VSE MODELE.

















REZERVNI DELI ZA SERVIS IN VZDRŽEVANJE SO NA ZALOGI






Nazaj na IZDELKI

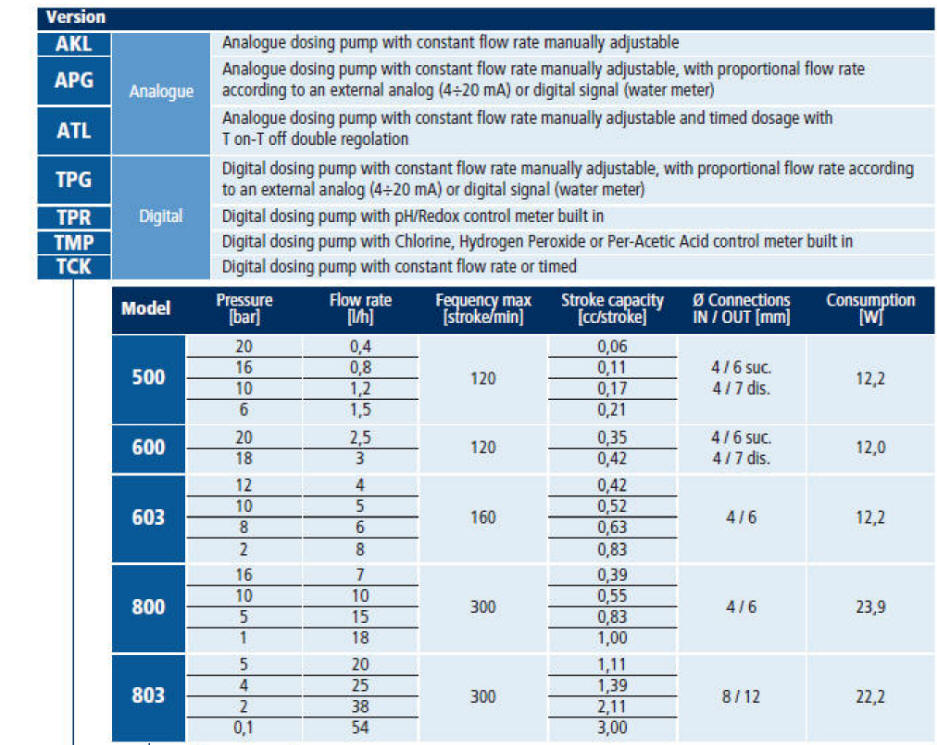

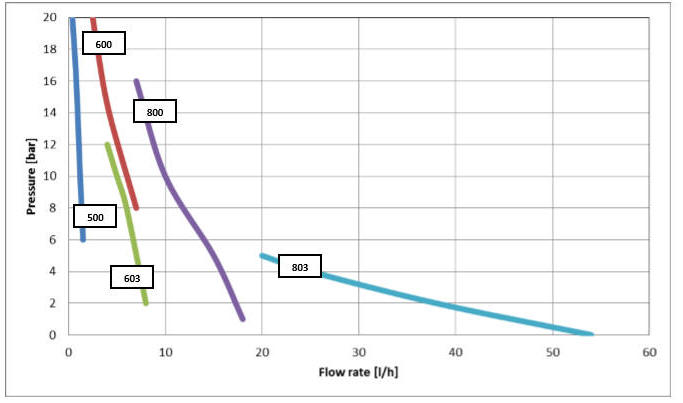

PRETOKI / IN TLAKI    ,   ki jih črpalke TEKNA pokrivajo


























Z letom 2021 ...........Vse črpalke serije mod.803 imajo sedaj max pretok od 20 do 110 Litrov /uro
Možnost prigraditva na IBC KONTEJNER

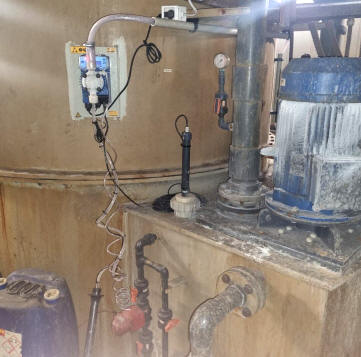

NEVTRALIZACIJA   pH AVTOMATSKO DOZIRANJE in nadzor  -  V PRALNIKU PLINOV - SCRUBBERJU,  MONAŽA NA STENO IN MONTAŽA DVOJNIH CEVI IN PH SONDE












* opomba VSI MODELI TEKNA 600 verzija ima sedaj nadgrajen softweare DA JE PRETOK POVEČAN NA 7L/H pri 8 bar tlaka.

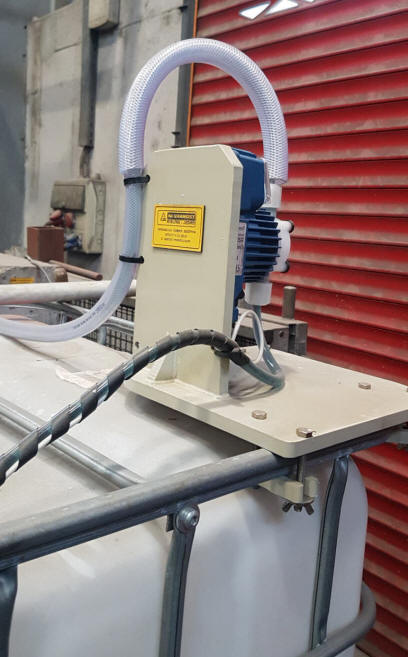

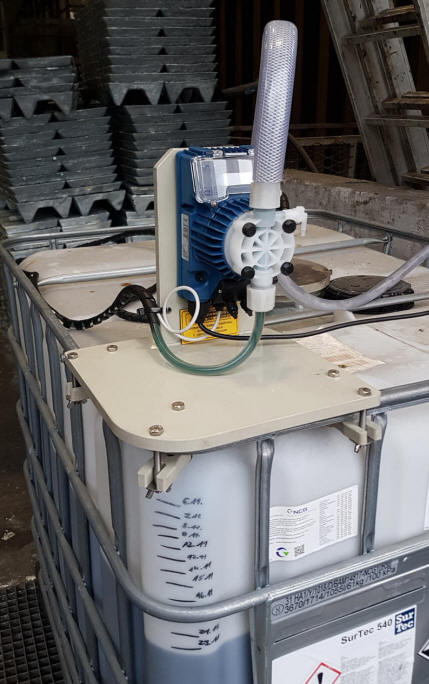

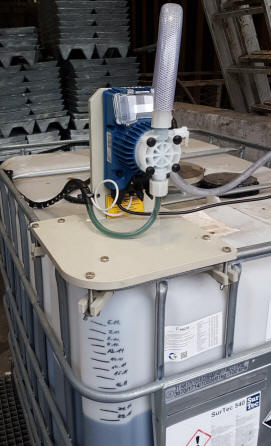

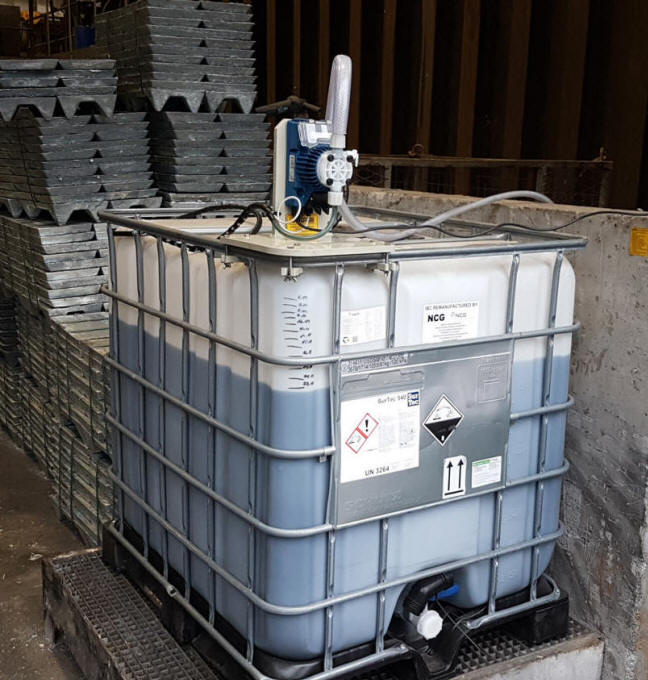

SEKO membranske dozirne črpalke IBC montaža  - na snemljivem podestu KOMPLET

PRIPRAVLJENA ZA TAKOJŠNJO UPORABO / S sesalno armaturo AUTO STOP /enostavna demontaža ob menjavi / display z tipkami za AVTOMATSKO / ROČNO  deloavanje
(Ver.2020)

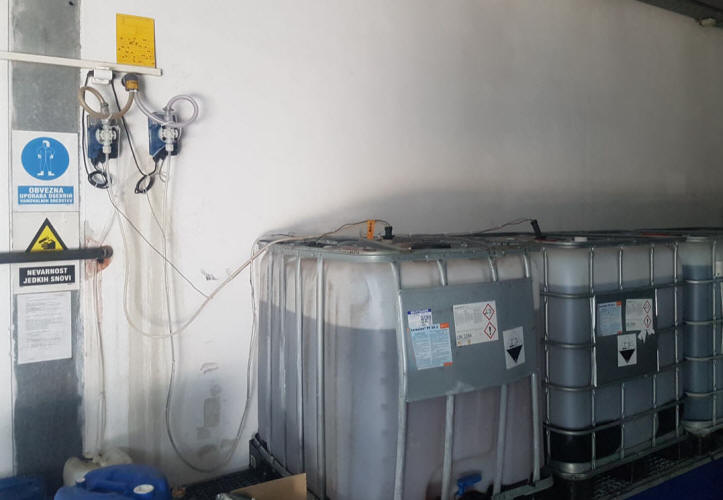

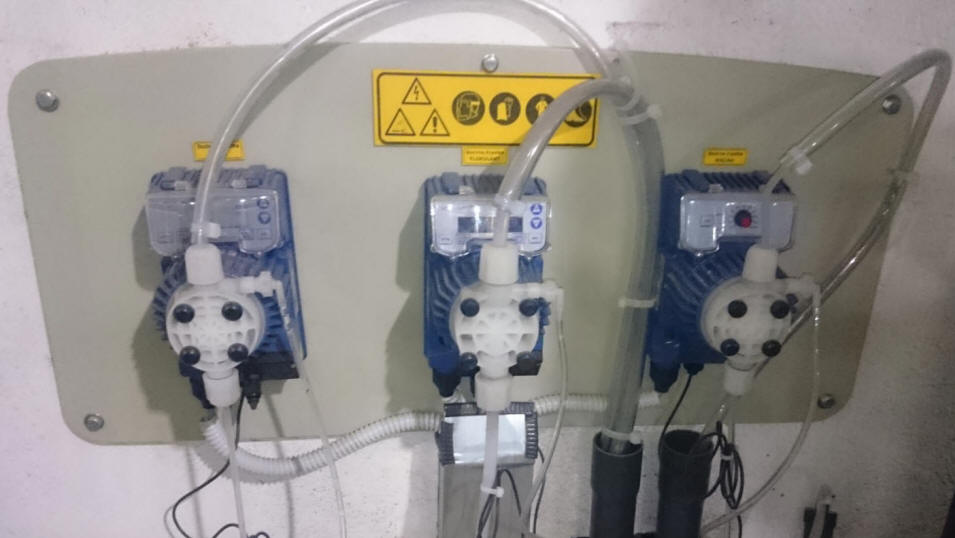

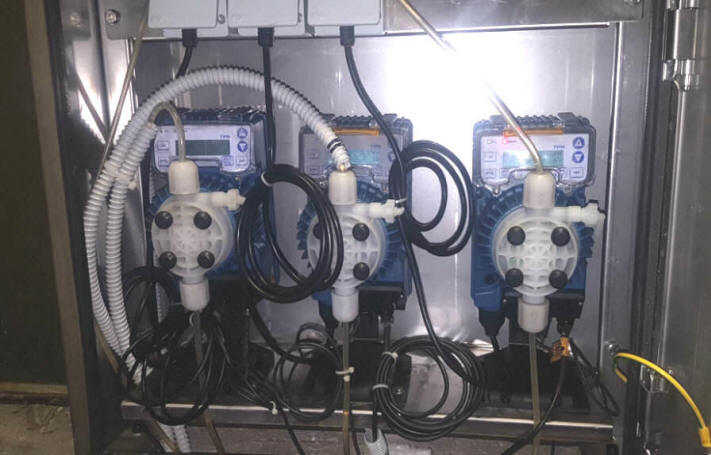

1X Naoh  1x Flokulant 1x kislina DOZIRNI PANEL  Z TREMI ČPALKAMI PRIKLJUČENIMI NA PLC

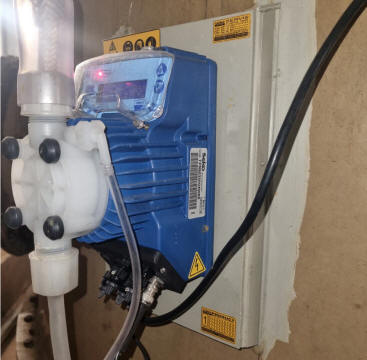

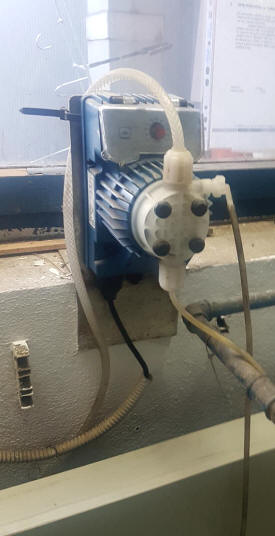

Na sliki je vidna črpalka serije TPR 6L/H z integriranim pH metrom in sesalno cevjo z nivojskim
stikalom, da se črpalka sama ustavi, ko zmanjka tekočine v hoboku.


stenska montažna konzola za dozirno opremo

prikaz sesalnih armatur z reed senzorjem ta ALARM NIVO funkcijo

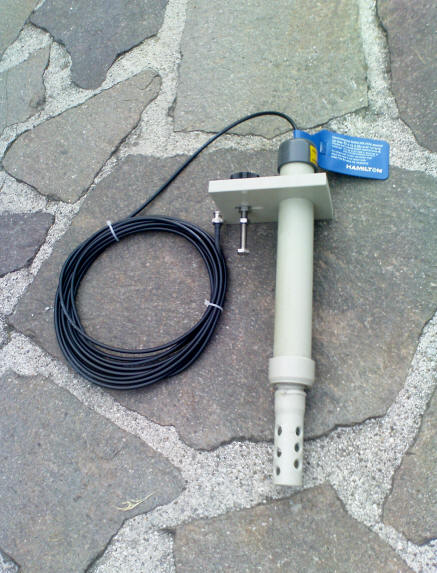

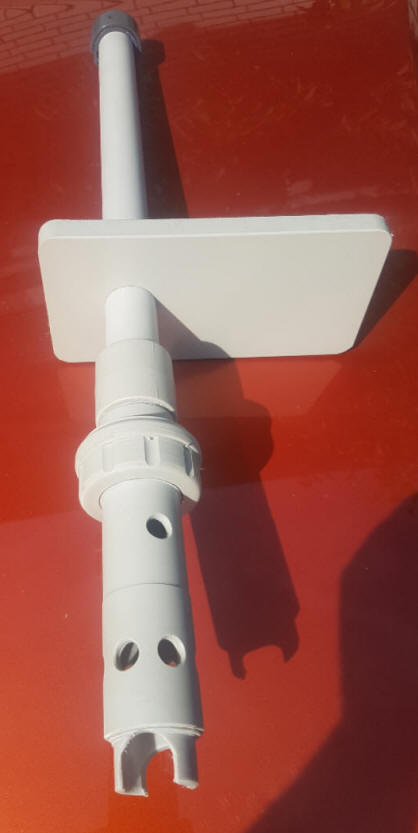

pH SONDA l=300 za vgradnjo pH elektrode fi12mm in vgrajenim koaxialnim kablom RG58 + S7 konektorjem  in BNC konektorjem

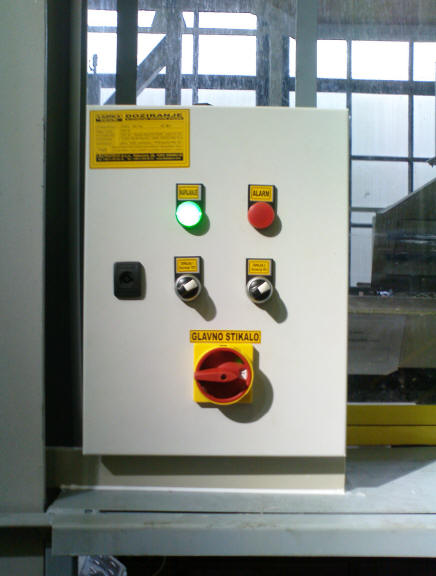

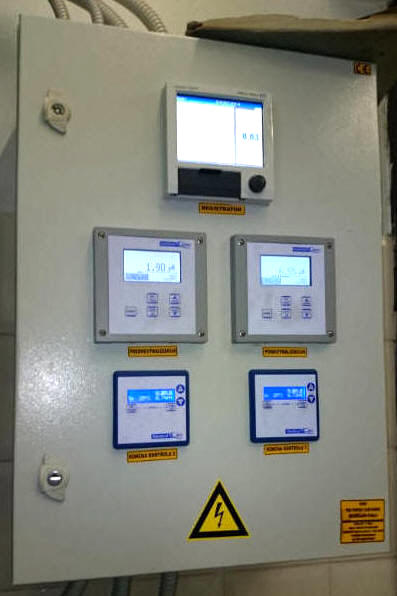

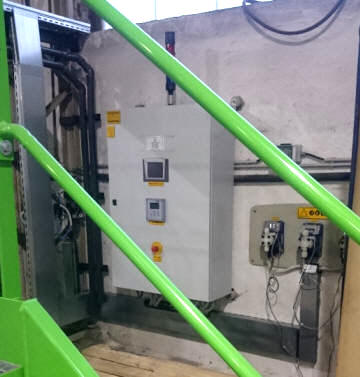

elektroomara za avtomatsko doziranje po programu glede na PH/ČAS vpisane količine, ispolnjene pogoje...

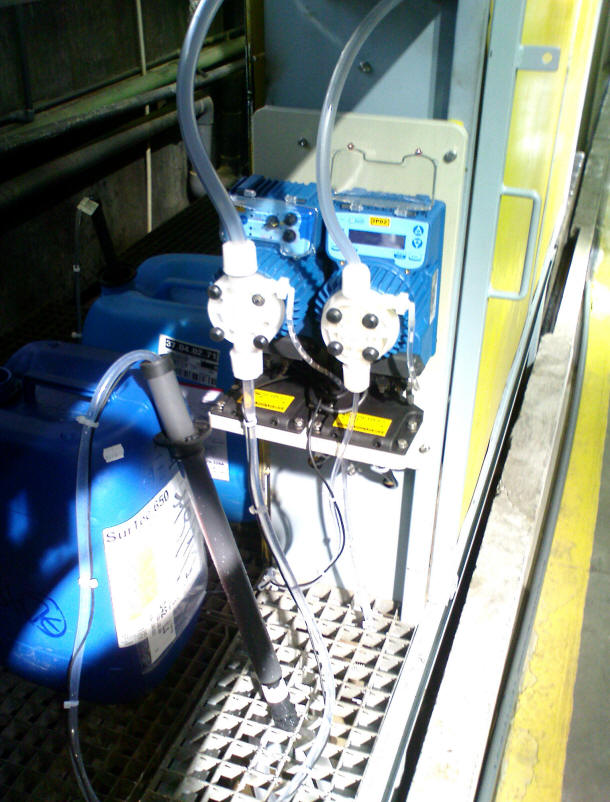

dozirna tlačna glava za dodajanje dodatkov poleg na sliki
pH sonda z pH elektrodo

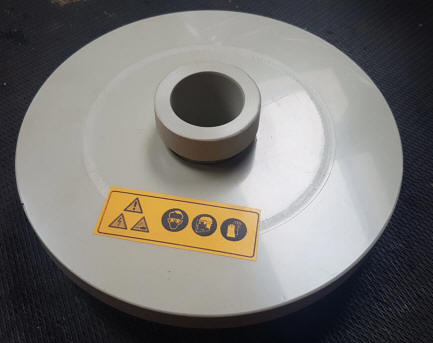

POKROV IBC za sesalno armaturo SESALNI REED ALARM SENZOR












MEMEBRANSKE PNEVMATSKE ČRPALKE









MEMBRANSKE ELEKTRIČNE ČRPALKE



























pH nadzor

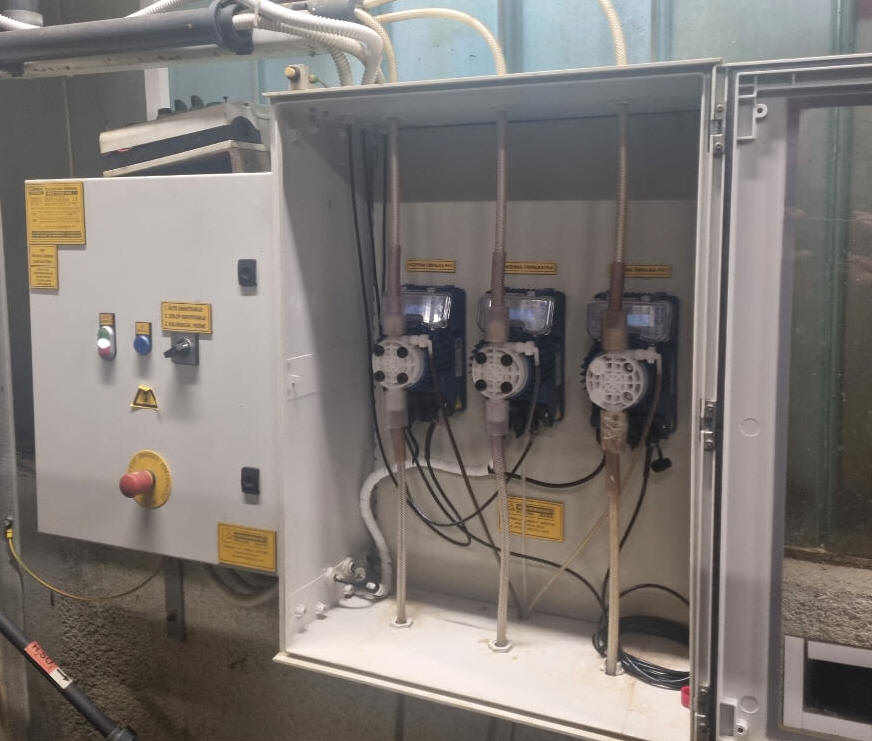

  3x TPR 603 PVDF

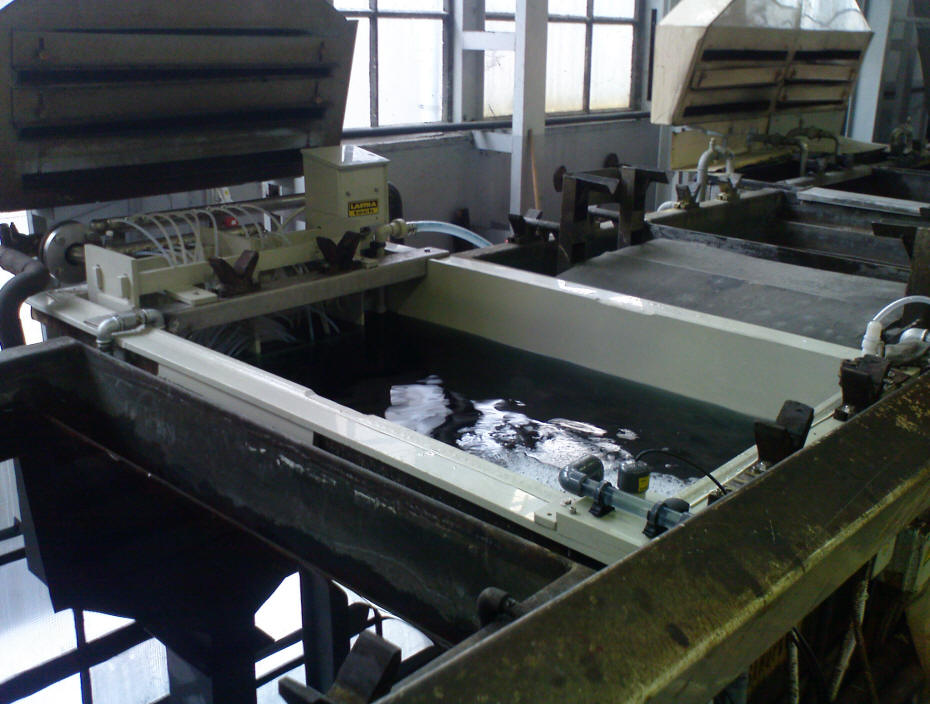

SISTEM DOZIRANJA KISLINE V 3 LOČENE KOMORE Z NADZOROM IN KONTROLO pH VREDNOSTI
ELEKTRO KRMILNI DEL LOČEN OD ČRPALKEGA DELA V POLIKARBONATNI  OMARI   Z SENZORIKO ODPIRANJA IN NADZORA VARNEGA OBRATOVANJA  -
( ŽVEPLENA KISLINA)



DOZIRANJE DODATKOV PO TEDENSKEM PROGRAMU  / 10 PROGRAMOV DNEVNO ZA VSAK DAN V TEDNU




SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC






+

=

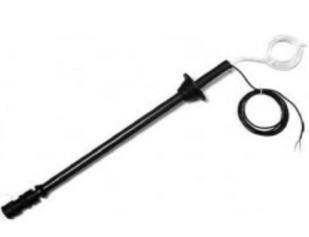

SESALNA ARMATURA PVC s  KONTROLO NIVOJA - SUCTION DEVICE za prikluček na "ALARM  level control"

za male 25lit posode / 60l hoboke /120-2oo lit sode/ IBC KONTEJNERJE
premeri in dolžine  so različne /spodaj je senzor reed ki se aktivira ko ni tekočine in ustavi  črpalko ,
da ne obratuje v prazno, aktivira se ALARM ( nekateri modeli črpalk imajo tudi rele da ga lahko priključite na HUPO / LUČ)
OPIS sesalne armature: sesalna cev ter filter z nepovratnim ventilom je že integrirana v cevi,zraven je priključni kabel in cevka za priklop na sesalni del črpalke. Na cevi je elastomerni čep ki gre na odprtino posode. IBC kontejnerju dodatno pri sesalni armaturi dodamo še natični pokrov is PP








NEPOVRATNI VENTILI z kroglo ali plovcem









TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje


sedeži in držala pH elektrod,
različne dolžine in izvedbe









tlačni nastavek za montažo v cevovod in nepovratni
ventil z keramično kroglico  iz PVDF/fkm
Montira se lahko v cevovod ki je že pod tlakom.

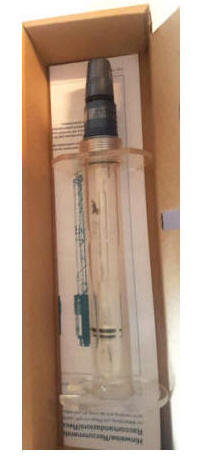

      PH ELEKTRODE

MODELI KATER IMAMO PONAVADI NA ZALOGI  + NJIHOVE REZERVNE DELE

Tekna EVO Pump 603-TPR Pvdf/Sc/Fpm 100-240 Vac    ( od 4- do 8L/h)

Tekna EVO Pump 803-TPR Pvdf/Sc/Fpm 100-240 Vac     (od 20- do 110l/h)

Tekna EVO Pump 800-TPR Pvdf/Sc/Fpm 100-240 Vac     (od7- do18L/h)



Tekna EVO pump 603-ATL Pvdf/Sc/Fpm 100-240vac     ( od 4- do 8L/h)

Tekna EVO pump 803-ATL Pvdf/Sc/Fpm 100-240vac    (od 20- do 110 l/h)



Tekna EVO pump 603-AKS Pvdf/Sc/Fpm 100-240vac    ( od 4- do 8L/h)

Tekna EVO pump 803-AKS Pvdf/Sc/Fpm 100-240vac   (od 20- do 110 l/h)



Tekna EVO pump 500-AKL Pvdf/Sc/Fpm 100-240vac   (od 0,4 -do 1.5 L/h)

Tekna EVO pump 600-AKL Pvdf/Sc/Fpm 100-240vac     (od 2,5 -do 7L/h)



Tekna EVO pump 603-APG Pvdf/Sc/Fpm 100-240vac      ( od 4- do 8L/h)



Tekna EVO Pump 603-TCK Pvdf/Sc/Fpm 100-240 Vac   ( od 4- do 8L/h)

Tekna EVO Pump 803-TCK Pvdf/Sc/Fpm 100-240 Vac    (od 20- do  110 l/h)



Tekna EVO Pump 600-TPG Pvdf/Sc/Fpm 100-240 Vac     (od 2,5 -do 7L/h)

Tekna EVO Pump 603-TPG Pvdf/Sc/Fpm 100-240 Vac      ( od 4- do 8L/h)

Tekna EVO Pump 800-TPG Pvdf/Sc/Fpm 100-240 Vac      (od 7 -do 18L/h)

Tekna EVO Pump 803-TPG Pvdf/Sc/Fpm 100-240 Vac    (od 20- do 110 l/h)

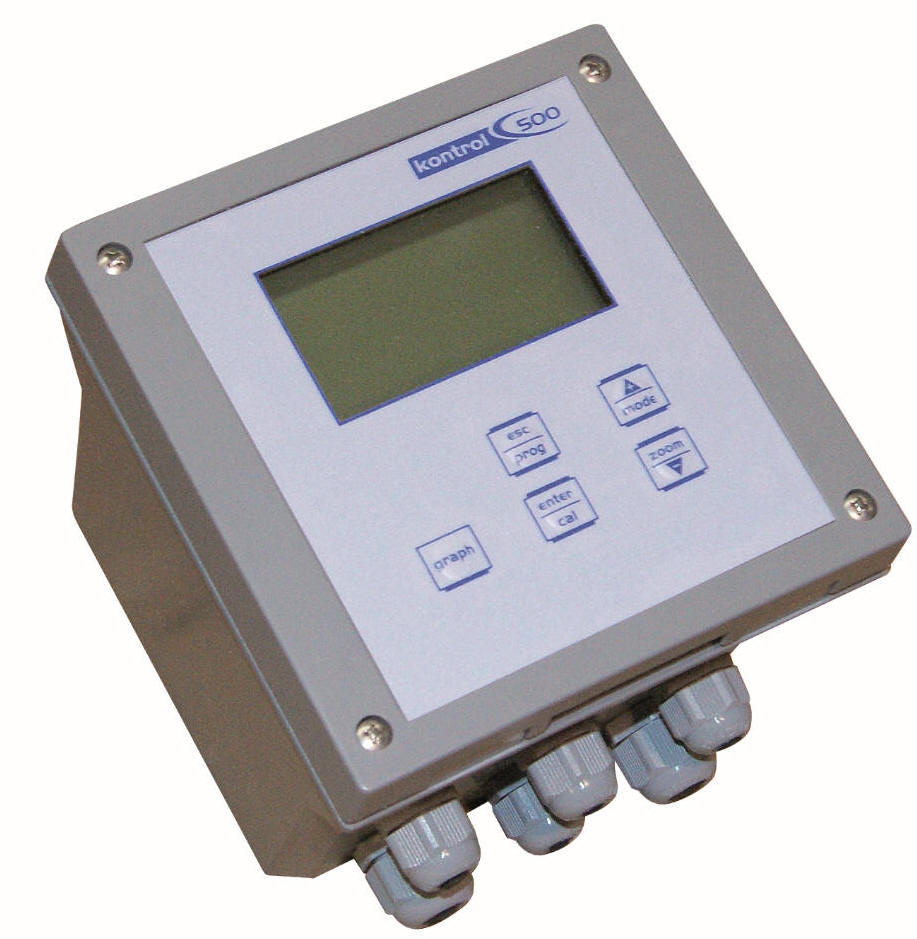

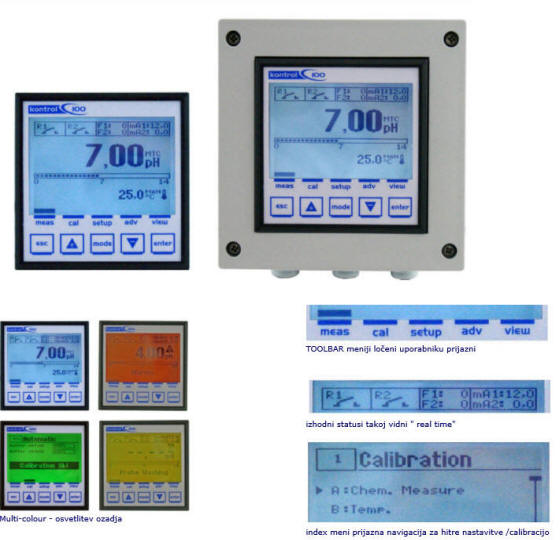

PH/REDOX KONTROLERJI enostavni prikop na črpalke preko 4-20mA zanke ter  enostavno in zanesljivo krmiljenje  več na  PH/RX kontrolerji

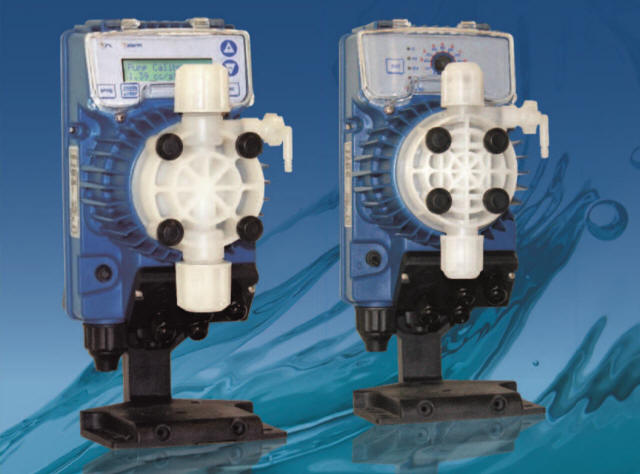

SEKO membranske dozirne črpalke  - ENOSTAVNE in cenovno ugodne

PRIPRAVLJENA ZA TAKOJŠNJO UPORABO / Potenciomete pretoka  0-100%   pretoki  1-4l/h ,  4-8 l/h , 8-18l/h,   20-
110l/h     (Ver.2021)

Črpalka ima poleg  stikala START /STOP s katerim vključimo obratovanej  še  potenciometer.


Enostavni in cenovno ugodni modeli/ na panelu le potenciometer za nastavitev pretoka.   Stikalo VKLOP  /  IZKLOP.











PRIMER IZ PROIZVODNJE

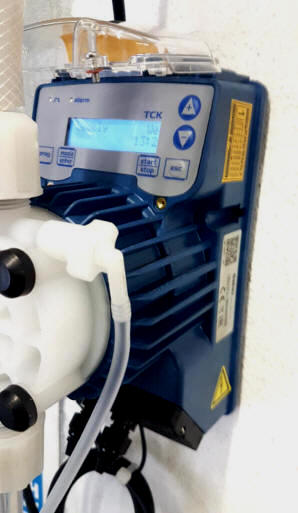

ZAHTEVAN NAČIN OBRATOVANJA : TEDENSKO ČASOVNO  DOZIRANJE
Z DOZIRNO ČRPALKO
TCK





naloga:

Dozirati želimo  kislino v kemijski proces po časovnem programu na način; -7 doziranj dnevno razen vsako
nedeljo,torej  vsak dan z začetkom ob 7uri nato 9uri,11,13,15,17,19, uri. Doziranje naj bo
3,6 litra kisline/za posamezno doziranje .Če zmanjka kisline v IBC naj se proces samodejno ustavi in aktivira vizuelni alarm,
da operater to opazi in zamenja kontejer s polnim.

rešitev
:

IZBIRA ČRPALKE TIP:  TEKNA TCK803-PVDF + SESALNI SET IBC Z NIVOJSKIM REED STIKALOM
Doziranje omogoča vnose do 30000ml za posamezni vnos, in do 10 programov/doziranj za vsak dan 7 dni v tednu.
Nastavi se program za vsak dan, razen nedelje, prigradi se sesalni set IBC. Nastavi se datum in točni čas , izbere se dni katere naj črpalka dozira,
prigradi se sesalni set ,ki pri praznem IBC izkluči črpalko Takrat zasveti rdeča LED dioda in pokaže ALARM NIVO. Sistem je tako izdelan in z tipko START / STOP

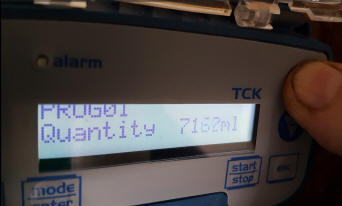

omogoča zagon tedenskega programa doziranja. Ob avtomatskem doziranju je poleg prikaza programa prikazana tudi trenutna pretočna  količina kolikor med
obratovanjem je že prečrpanega po posameznem programu.

Mogoče je tudi preklop na manuelno ROČNI NAČIN doziranja, kjer se kislina dozira dokler imamo vljučeno tipko START in
konča z tipko STOP.

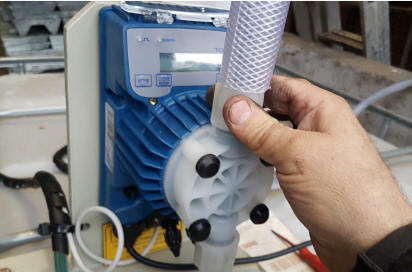

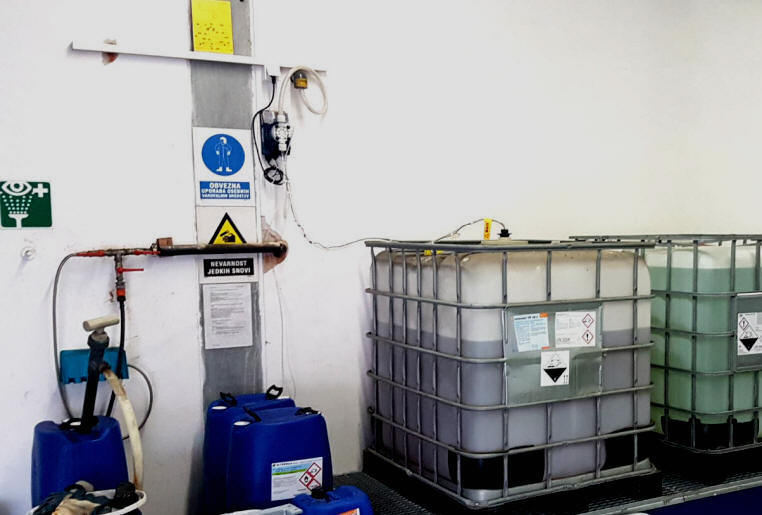

stenska montaža z priklopom na IBC - Weekly timer dozirnaje

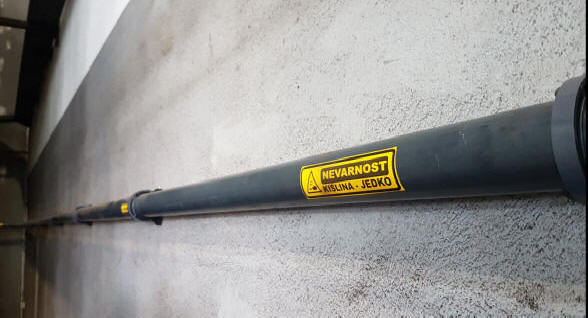

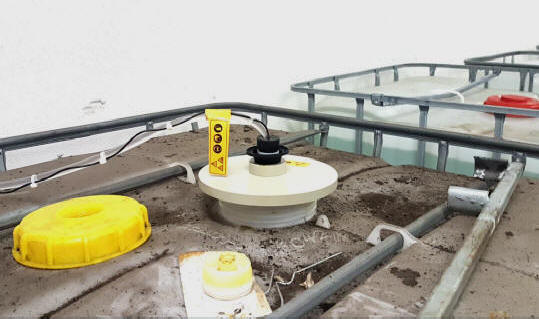

  KONTROLA NIVOJA - suction device -IBC + SEDEŽ PP                           DVOJNI VARNOSTNI CEVOVOD

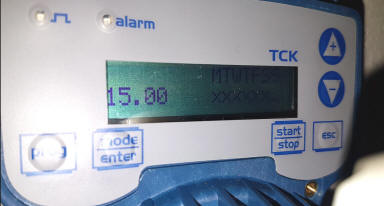

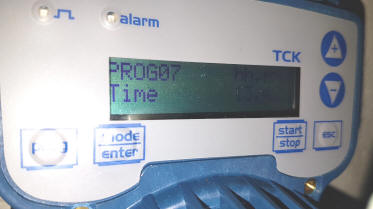

NASTAVITEV "Weekly timer"



MEMEBRANSKE PNEVMATSKE ČRPALKEMEMBRANSKE ELEKTRIČNE ČRPALKE

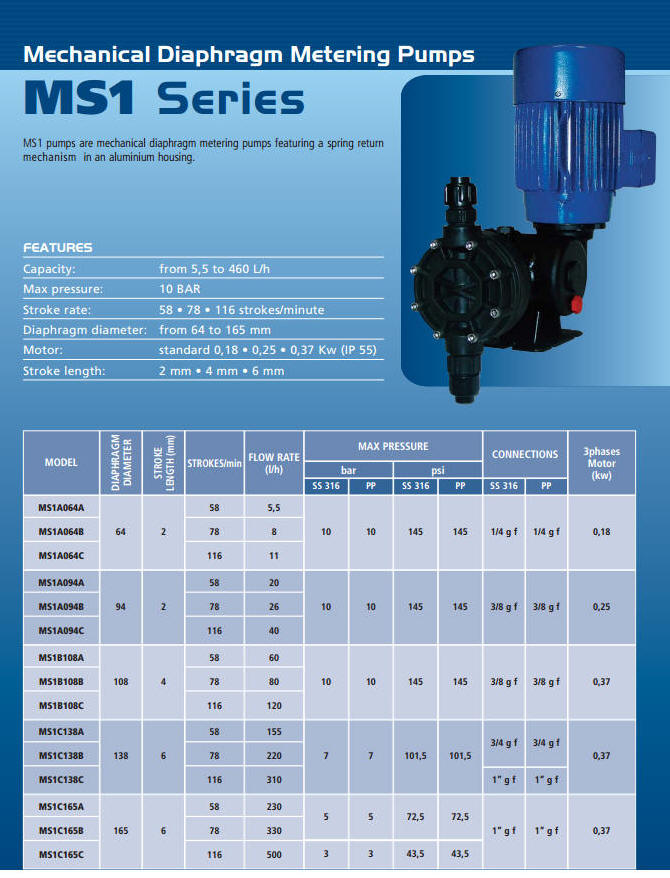

Večje membranske  DOZIRNE ČRPALKE  z  elektromotorjem

pretok od 5,5 do 460L/h    /  tlak do 10bar*

kislinsko odpornePOVPRAŠEVANJE & CENIK

 *RAZLIČNO OD MODELA



MEMEBRANSKE PNEVMATSKE ČRPALKEMEMBRANSKE ELEKTRIČNE ČRPALKE











Druga oprema SEKO










SENZOR NIVOJA - vilice MAT: Wr.Nr.: 1.4404
