RXL 150 PP BREZLEŽAJNA ČRPALKA






POVPRAŠEVANJE & CENIKostala RXL serijaNazaj na IZDELKI



Centrifugalne brezležajne črpalke so namenjene za pretakanje agresivnih, nečistih, čistih in viskoznih tekočin v različnih  vejah industrije. Prečrpavamo lahko tudi medije v katerih so abrazivne snovi ( žlindra, steklo,ostružki ..)
Črpalka nima drsnih ležajev, tako da ne pride do poškodb tudi kadar deluje v prazno oz.da medij ni prisoten.Črpalka teče mirno in tiho.Črpalka ni samosesalna, ob primerni montaži ali ob vgradnji nepovratnega ventila pa jo ob zagonu ni potrebno zalivati. Zaradi nizkih obodnih hitrosti je omogočeno prečrpavanje tekočin viskoznosti nivoja olj SAE 40, oljnih emulzij barv ..
.
                                      Črpalke so izdelane iz raličnih materialov glede na namen in sicer
                              iz jeklene pločevine ,nerjaveče INOX pločevine W.Nr. 1.4571,termoplastov -
                                             polipropilena
PP, polivinilklorida PVC,polietilena PEHD

Airflow izvedba  se vgrajuje pri težkih pogojih kjer so visoke temperature in veliko agresivnih hlapov
Airflow izvedba pomeni da je med motorjem in črpalko zračnost da se motor bolje hladi in da vroči
hlapi ne silijo direktno v motor.

* lahko obratuje v SUHEM TEKU *to pomeni da deluje tudi kadar medija ni v črpalnem delu *  ker NIMA ležajev *   PREČRPAVAMO  lahko tekočine v katerih ni samo * UMAZANIJA * temveč tudi *ostri trdi delci (abrazivni  ) *  ker je PLASTIČNA * DOVOLJUJE prečrpavanje večine kislin in lužini * tudi  GOSTE SNOVI niso problem *  INOX IZVEDBA  za prečrpavanje * prehrambenih izdelkov  *  VROČE AGRESIVNE TEKOČINE niso problem *  C E N A   * ugodna *  poleg neštetih prednosti *  IZVEDBA *  po  želji  posameznika  * PRETOKI *  do 600 l/ min  to je 36 m3 vode v eni uri  * RAZVOJ * še večji pretoki * REFERENCE *  eminentna slovenska  * kemična  *  prehrambena  * strojna  *  elektro  * gumarska * papirna * tekstilna  * naravo varstvena * fermacevtska industrija ...    ***  z eno besedo  ODLIČNO ***


Črpalkam lahko izdelamo več načinov priključkov NORMAL A/B , basic , L,S

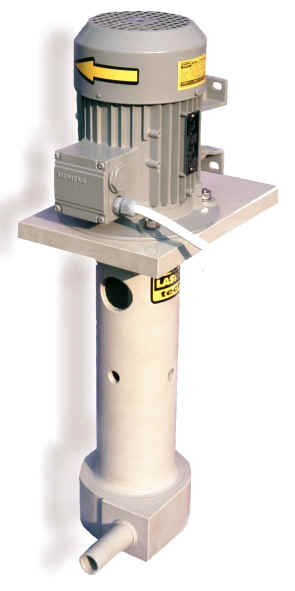

slika osnovnega modela RXL
RXL150-PP-AIRFLOW basic

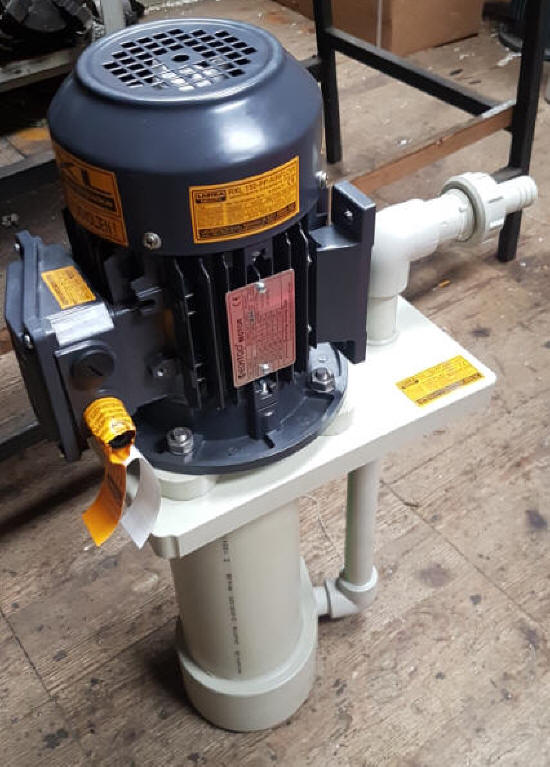

RXL150-PP-AIRFLOW NORMAL /B -S izvedba prikluč.
TEHNIČNE INFORMACIJE :  RXL
črpalke:
  RXL 150 PP

Moč motorja/:0.75 kW  3X400V  VARČNI MOTOR
 IE3
Max pretok:150 l/min
Max.tlačna višina:8 mVS
Max. kinem.viskoznost114 mm/s2
Material črpake /ohišje/gred/prevlekapolipropilen/st52/pp
Max temp medija: 70 C
Dim sesalne cevi: DA 40 mm
MAX Dolžina  sesalne cevi: 4000 mm
Dim  tlačne cevi : DA 32 mm
TesnenjeBREZLEŽAJNA IZVEDBA
Teža:8 kg
samosesalna dolžina:400 mm
izvedbe:PP PVC ali inox 1.4571
Način priklopa tlač ceviholandec,prirobnica ali smerekica


LAHKO OBRATUJE V SUHEM TEKU.



CAD 3D prikaz črpanega dela ki nima tesnil in ležajev



doatna oprema na črpalkah serije RXL

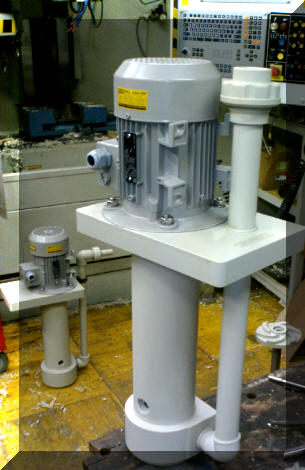

izvedba priklopa : RXL-150 PP NORMAL/A - L -priklop

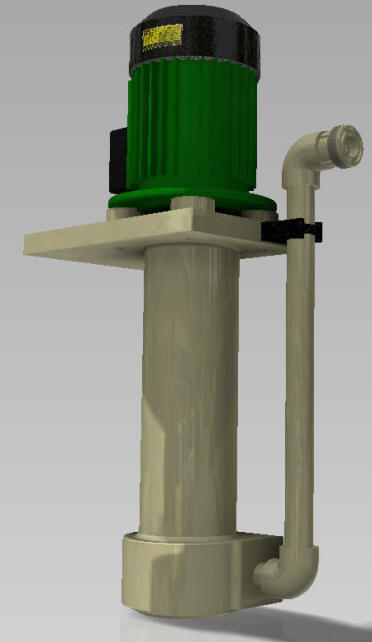

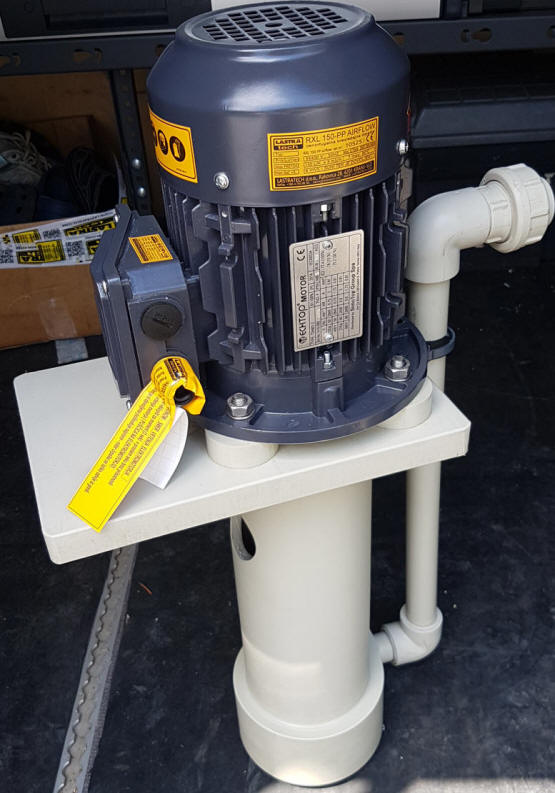

RXL150-PP-AIRFLOW NORMAL /B -S izvedba priključka

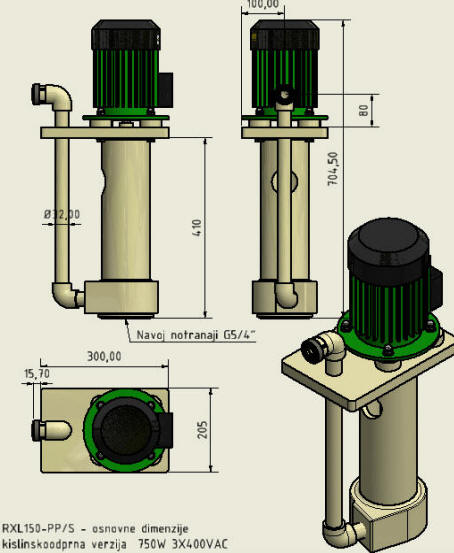

RXL150-PP-AIRFLOW NORMAL /A -S izvedba priključka

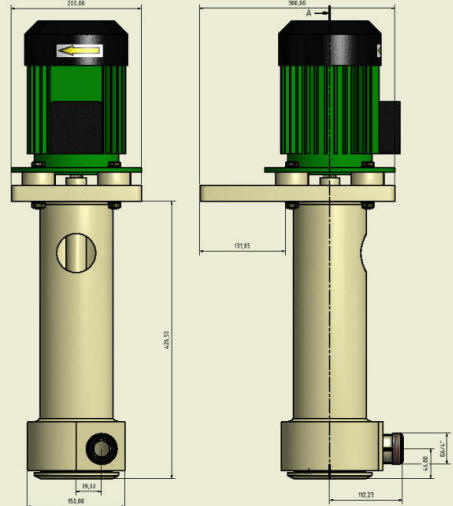

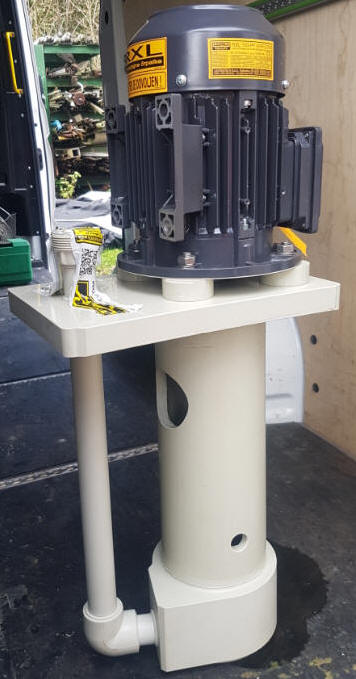

RXL150-PP-AIRFLOW- basic izvedba




ZAKAJ IZBRATI IN NJENE PREDNOSTI



manjši modeli so samosesalni do višine 180mm nato 250 mm ,300mm  do 400mm večji modeli
montira se na rob posode ali rezervarja če se doda na koncu nepovratni ventil je samosesalna vse do dna
lahko črpal iz  ,globine tudi več metrov
lahko obratujejo  na suho V SUHEM TEKU , torej da zmanjka tekočine ali ko nekdo zapre sesalni vod ..
prečrpava lahko umazane tekočine in tudi abrazivne tekočine ( steklo , kamenčki )
kisline ali lugi so lahko koncentrirani
temperaturna obstojnost vse do 75 C (pp )/ 130 C (INOX)
izdelano za industrijo in prilagojeno kupcu
ugodna cena
servis in rezervni deli stalno na zalogi
AIRFLOW izvedba znatno podaljša ležaje elektromotorja tudi pri  težkih obratovalnih pogojih








           monofazna izvedba (230V , 50 Hz)

  Na slikah so črpalke prikazane v različnih izvedbah PRIKLOPA  :





 I  izvedba priklopa je normalna standardna izvedba priklopa in gre  direktno iz statorja črpalke zaključi se z holandcem
    L izvedba priklopa pomeni da se tlačni vod obrne navzgor priklop se zaključi z prirobnico ali holandcem z smerekico
    S izvedba  priklopa pomeni da se tlačna cev obrne navzgor gre skozi nosilno ploščo in se obrne proč od črpalke ( horizontalno),  priklopi so holandec ali prirobnica

PRIKLOPI:   I,   L , S   so standardni vendar lahko izdelamo tudi drugačne. Na primer  inox živilske  hitre  spojke  do holandcev in smerekic različnih premerov, specijalnih prirobnic prav tako pa dimenzije ki sel lahko spreminjajo  veljajo za podložne montažne plošče. Lahko jih izdelamo  drugače , lahko so večje lahko so okrogle z dodatnimi odprtinami... Spremembe bistveno ne vplivajo na cene. ...


RXL150-PP-AIRFLOW osnovna izvedba

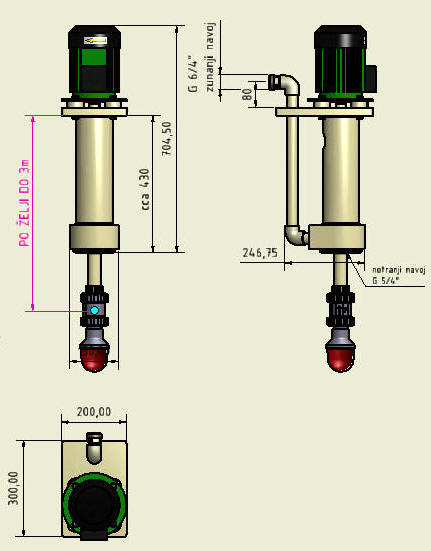

RXL150-PP-AIRFLOW -S- priklop + nepovratni ventil z sesalno košaro

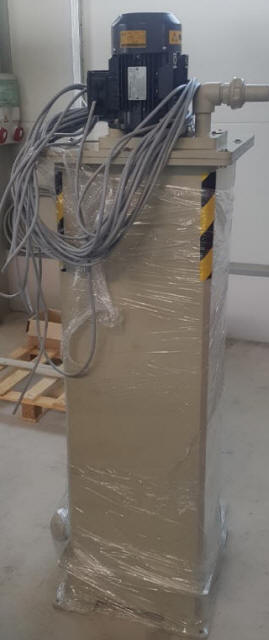

Specialna izvedba: RXL200 PP





RXL150PP  + ultrazvočno doziranje





Specjalne izvedbe za specialne aplikacije

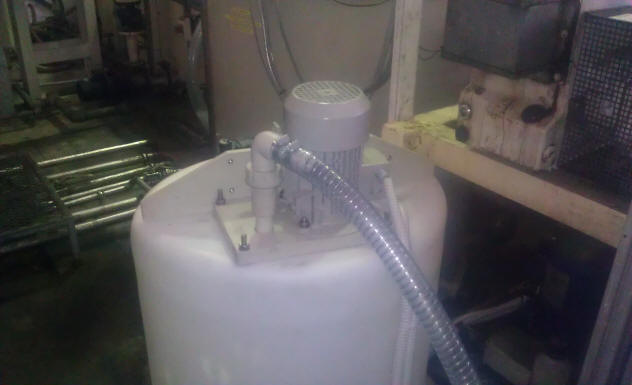

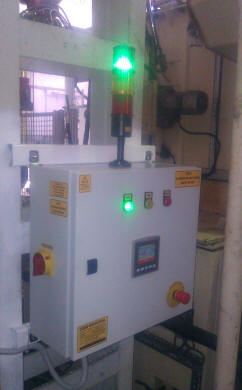

specijalna izvedba RXL150-PP-S namenjena prečrpavanju fluida ki se po določenem času zgosti in tvori zlepke katere črpalka zmelje in jih izloči v filtru nivo pa se konrlira preko nivojskega stikala in  kontrolira pretok preko frekvenčnega regualatorja (spoda)






NAPRAVA ZA JEDKANJE Z ČRPALKAMI SERIJE RXL AIRFLOW









DODATNA OPREMA

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC


SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI z kroglo ali plovcem





TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje





-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točnokrmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara z filtrom
Nazaj na IZDELKI

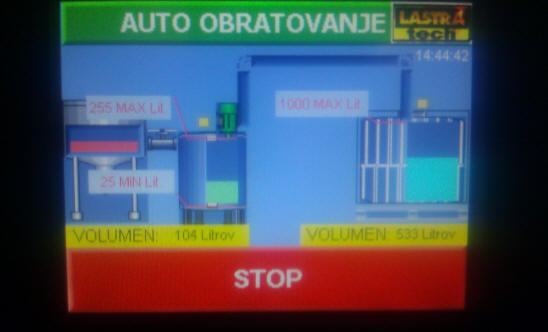

-LASTRAFLOW merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
