CENTRIFUGALNE     HORIZONTALNE




CENTRIFUGALNE     HORIZONTALNE      ČRPALKE


Serija : CBB 350 PP
za najzahtevnejše aplikacije  V2019



monoblock

POVPRAŠEVANJE & CENIKostala CBB serijaNazaj na IZDELKI                      CBB  Mobila




.
SPLOŠNOCentrifugalne črpalke so namenjene za prečrpavanje čistih ,agresivnih medijev in drugih tekočin katerih vsebina ni eksplozivno nevarna. Sama oblika in koncept je izveden tako da se prvenstveno uporablja pri prečrpavanju nevarnih snovi ,olj,emulzij, kislin,lugov,živilskih tekočin, ter drugih tekočih PRI NAJ ZAHTEVNEJIH  APLIKACIJAH (koncentrirane kisline,višje temperature , tlak na sesalni strani ...)
Črpalka je grajena tako da je notranjost zaščitena pred prodiranjem grobih delov in od škropljenja -špricanja medija po okolici zaradi visokih tlakov. Črpalka ima vgrajeno mehansko drsno keramično tesnilo ki omogoča optimalno varnostno zaščito pred prodiranjem fluida iz črpalke in omogoča tesnenje tudi v NAJZAHTEVNEJŠIH fazah obratovanja.
Pogonski motorji so energetsko varčni IE3 ali v kombinaciji z frekvenčnim regulatorjem IE2.

                                  Črpalke so izdelane iz raličnih materialov glede na namen in sicer
                            iz termoplastov -polipropilena
PP, polivinilklorida PVC,polietilena PEHD



* DOVOLJUJE prečrpavanje večine kislin in lužini *   VROČE AGRESIVNE TEKOČINE niso problem MAX 70c*  C E N A   * ugodna *  poleg neštetih prednosti *  IZVEDBA *  po  želji  posameznika  * PRETOKI *  do 600 l/ min  to je 36 m3 vode v eni uri  * RAZVOJ * še večji pretoki * REFERENCE *  eminentna slovenska  * kemična  *  prehrambena  * strojna  *  elektro  * gumarska * papirna * tekstilna  * naravo varstvena * fermacevtska industrija ...    ***  z eno besedo  ODLIČNO ***

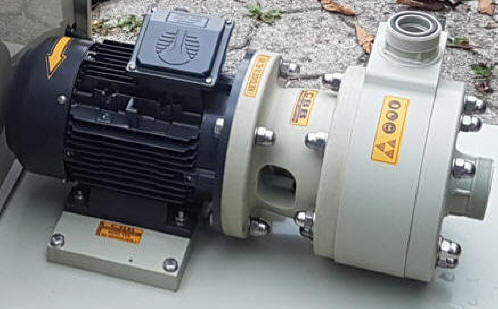

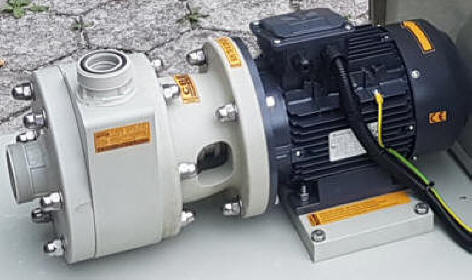

:  CBB 350 - PP 3kw

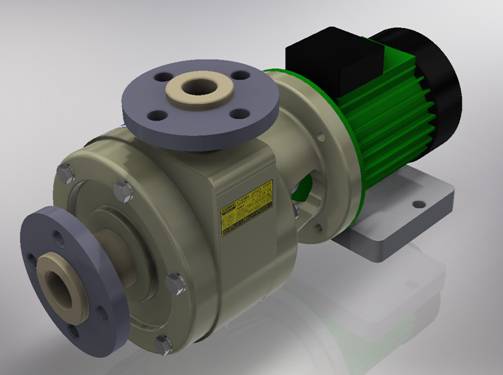

primer CBB 250PP + DIN PVC PRIROBNICE

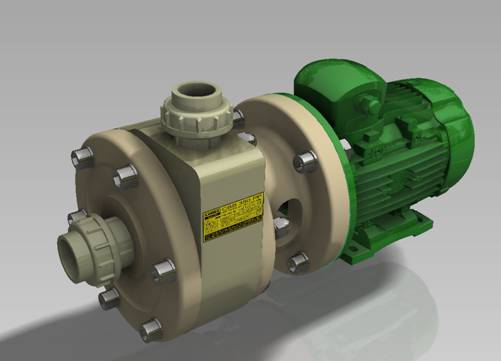

CBB 350PP + PP HOLANDCI PRIKLOP





KRMILNA OMARA NA VOZIČKU SISTEM MOBILA

Start/ Stop / IZKLOP V SILI / Glavno stikalo / potenciometer pretoka 0-100% / indikator obratovanje

*MOŽNO PREČRPAVANJE PO PORGRAMU / ČASOVNI RELE  / SISTEM ZAŠČITE SUHI TEK




 CBB 350 - PP 3kw - mobila FQ

mobila-
naprava je v osnovi sestavljena iz elektroomare , ki je montrirana na vozičku z frekvenčnim regulatorjem cevovodi in črpalko serije CBB . Voziček ima zavoro in je mobilen z vso opremo. Za mobilno obratovanje v obratu ali na terenu.



TEHNIČNE INFORMACIJE :  TIP CBB 350

Tip črpalke:

CBB 350 PP

Moč motorja/tip:

Max tok

3 kW  3x400V

Ie= 6,09A / 3X400V



Max pretok:

350 l/min **

Max.tlačna višina:

15 Mvs

Max. kinem.viskoznost

114 mm/s2



Material črpake /ohišje/gred/prevleka

polipropilen/st52/pp

Max temp medija:

70 C  / PP HOLANDEC D63

Dim sesalne cevi:

( DA63/DN63) STANDARDNO DN50

MAX Dolžina  sesalne cevi:

GLOBINA SESANJA

 2000 mm  na koncu NEP VENTIL*

Dim  tlačne cevi :

 DA40/DN32

Tesnenje

Ptfe/sic/sic – FPM

Teža:

27kg



izvedbe:

Polipropilen/polipropilen

Način priklopa tlač cevi

holandec





*opcija
**
PRI VEČJIH DA63 DESALNIH /TLAČNIH CEVEH SE PRETOK POVEČA NA 420L/MIN

NE SME OBRATOVATI  V SUHEM TEKU.



* noramlna izvedba ( lahko tudi več, premer cevi se spremeni)

V OSNOVI SO IZDELANE TAKO DA SO VSI DELI KI PRIDEJO V STIK Z FLUIDOM IZDELNI IZ TEFLONA(KOMBINACIJA PTFE+STEKLENA VLAKNA)
POLIPROPILENA IN IZ SIC OKSIDNE KERAMIKE .ČRPALKE SO IZDELANE PRVENSTVENO ZA PREČRPAVANJE NEVARNIH SNOVI KI SO NAJBOLJ JEDKE.
POSEBNA TEFLONSKA KOMORA ZADRŽUJE FLUID IN  SE PRILAGAJA SEDEŽU TUDI OB PRISOTNOSTI VIBRACIJ. UPORABLJEN JE
SISTEM TESNENJA 2


CAD 3D prikaz črpanega dela ki nima tesnil in ležajev



Nazaj na IZDELKI






:  CBB 350 - PP 3kw


Sesalna armatura

nepovratni ventil s
sesalno košaro D50
in priklopnim holandcem s smerekico






Tlačna armatura

tlačni ventil, armatura
za IBC z holandcem in sistemom za fiksiranje
cevi na IBC kontejner





Polnilna armatura

za polnenje sistema z vodo
v primerih kjer je to mogoče /
priklop je izveden z Gardena spojko
priključnimi holanci, ventilom za polnenje

SENZOR NIVOJA - izvedba vilice
MAT: Wr.Nr.: 1.4404  24VDC /230VAC




SESALNA KOŠARA
- izvedba navojna MAT: polipropilen

KONTROLA PRETOKA
- krmiljenje pretoka
preko frekvenčnehga regulatorja

NEPOVRATNI VENTILI - z kroglo






TLAČNI REGULATORJI
- za vzdrževanje tlaka
 -za varno obratovanje


ZAŠČITA ZA SUHI TEK
LASTRATECH
  DRY-RUNNER
Priključni kabel senzorja 24vDC
se priključi na krmilno elektroomaro
Senzor se privije na tlačno cev in
nadaljuje z istim premerom holandca kot je na črpalki.Montaža je hitra in enostavna.




DODATNA OPREMA

ZAŠČITA ZA SUHI TEK
-sesalna posoda za samosesanje do 4mVS
-fekvenčni regulator direktno integriran na elektromotor za točno krmiljenje pretoka
-nepovratni ventili na sesalni/tlačni strani
-sesalna košara s filtrom
-LASTRAFLOW
merilnik pretoka za obratovanje na način VPIŠI KOLIČINO PRITISNI START - ko doseže količino ČRPALKA STOP
